一、構造

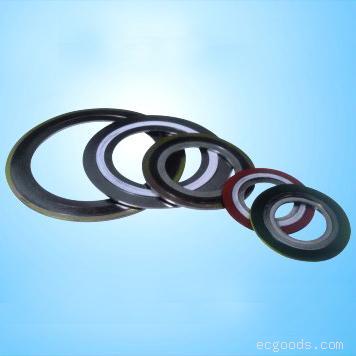

纏繞式墊片由“V”形(或“W”形) 金屬帶與非金屬帶相互重迭，連續纏繞而成.。
二、性能及特點
1、 適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。
2、密封性能優良。
4、對與墊片接觸的法蘭密封而的表面精度要求不高。
5、安裝方便.
三、墊片種類
1、纏繞片墊片分四種形式：A基本型、B帶內環型、C帶外環型、D帶內外環型。
2、通常使用的材料：
A、鋼帶：304,304L,316,316L
B、內外環用鋼板：低碳鋼、0Cr13、oCr18Ni9 C、非金屬帶：柔性石墨、特制石棉、聚四氟乙烯.
四、使用范圍
使用溫度：-196℃-700℃(氧化性介質中不高于600℃)
|
法蘭種類 |
纏繞墊片形狀 |
|
平面法蘭 |
僅帶外環墊片 |
|
帶內外環墊片 |
|
凸面法蘭 |
僅帶外環墊片 |
|
帶內外環墊片 |
|
凹凸法蘭 |
基本型墊片 |
|
僅帶內環墊片 |
|
槽法蘭 |
基本型墊片 |
|
僅帶內環墊片 |
|
平面和凹槽法蘭 |
基本型墊片 |
|
僅帶內環墊片 |
|
