LCF-196傾角傳感器
========================LCF-196========================
特點：
±14.5~±90°測量范圍 非線性< 0.1%
分辨率3μrad(0.000171°) 輸出信號±5VDC
-40~80℃工作溫度 IP68防護等級
響應頻率3~30Hz ±12~±18VDC電源
力平衡伺服原理 22mm直徑
常規指標：
測量范圍 ±14.5° ±30° ±90°
滿量程輸出 ±5.0VDC ±5.0VDC ±5.0VDC
非線性 0.02%FRO 0.02%FRO 0.05%FRO
靈敏度 20V/g 10V/g 5V/g
靈敏度溫漂 100ppm/℃ 100ppm/℃ 100ppm/℃
固有頻率 30Hz 30Hz 30Hz
帶寬(-3dB) 30Hz 30Hz 30Hz
輸入軸對準性 1.00° 1.00° 1.00°
最大偏置電壓 0.040VDC 0.020VDC 0.020VDC
零點溫漂 0.001V/℃ 0.0005V/℃ 0.0003V/℃
分辨率閥值 3μradian 3μradian 3μradian
噪聲 0.002 Vrms 0.001 Vrms 0.001 Vrms
其他指標：
電源電壓 ±12 ~ ±18VDC
消耗電流 15mA
輸出阻抗 100Ω
工作溫度 ?40~80℃
儲存溫度 ?60~90℃
振動 10G rms
沖擊 500g, 1ms, 1/2sine
密封 MIL-STD 202,Method 112
重量 312g
應用范圍：
地球物理測量、地殼運動監控、油井/氣井監測、大壩監控、重型攤鋪機械、船身調整、偏差控制、連鑄技術、武器平臺調整
產品簡介：
Jewell LCF-196雙軸傾角傳感器的測量范圍從±14.5°~ ±90°，可定制更小量程的產品。這是一款高精度傳感器，專門設計用于滿足存在高振動和沖擊場合的應用，直徑22mm，不銹鋼外殼，有極好的重復性和非常低的滯后效應。

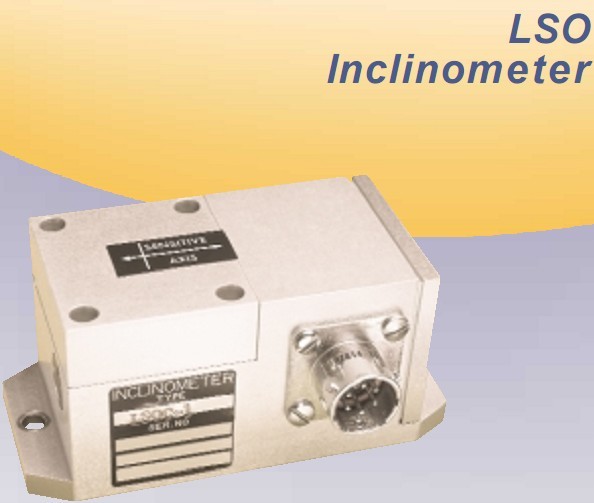

LSO傾角傳感器
========================LSO========================
特點：
±1°~ ±90°測量范圍 非線性< 0.02%
分辨率1μrad(0.000057°) 輸出信號±5VDC
-18~71℃工作溫度 IP68防護等級
響應頻率0.5~30Hz ±12~±18VDC電源
力平衡伺服原理 使用于各種惡劣環境
常規指標：
測量范圍
±1° ±3° ±14.5° ±30° ±90°
滿量程輸出
±5.0VDC ±5.0VDC ±5.0VDC ±5.0VDC ±5.0VDC
非線性
0.05%FRO 0.05%FRO 0.02%FRO 0.02%FRO 0.05%FRO
靈敏度
286.5V/g 95.5V/g 20V/g 10V/g 5V/g
靈敏度溫漂
400ppm/℃ 300ppm/℃ 100ppm/℃ 60ppm/℃ 60ppm/℃
固有頻率
1Hz 2Hz 15Hz 20Hz 40Hz
帶寬(-3dB)
1Hz 2Hz 15Hz 20Hz 40Hz
輸入軸對準性
0.1° 0.15° 0.25° 0.5° 1.0°
最大偏置電壓
0.1VDC 0.04VDC 0.02VDC 0.02VDC 0.02VDC
零點溫漂
0.005V/℃ 0.003V/℃ 0.001V/℃ 0.0005V/℃ 0.0003V/℃
分辨率閥值
1μradian 1μradian 1μradian 1μradian 1μradian
輸出阻抗
15kΩ 5kΩ 16kΩ 8kΩ 4kΩ
其他指標：
電源電壓 ±12 ~ ±18VDC
消耗電流 15mA
噪聲 0.002 Vrms
工作溫度 ?18~71℃
儲存溫度 ?60~90℃
振動 20G rms
沖擊 1500g, 0.5ms, 1/2sine
密封 MIL-STD 202,Method 112
重量 114g
應用范圍：
重型攤鋪機械、船身調整、偏差控制、連鑄技術、武器平臺調整
產品簡介：
Jewell LSO系列是通用傾角傳器，能滿足各種商業和工業應用，在低頻率范圍能提供精確數據輸出。LSO外殼采用硬鋁加工，是各種氣候條件下應用的理想選擇。
LSRP傾角傳感器
========================LSRP========================
特點：
±1°~ ±90°測量范圍 非線性< 0.05%
分辨率1μrad(0.000057°) 輸出信號±5VDC
-18~71℃工作溫度 IP68防護等級
響應頻率1~30Hz ±12~±18VDC電源
力平衡伺服原理 使用于各種惡劣環境
常規指標：
測量范圍
±1° ±3° ±14.5° ±30° ±90°
滿量程輸出
±5.0VDC ±5.0VDC ±5.0VDC ±5.0VDC ±5.0VDC
非線性
0.05%FRO 0.05%FRO 0.02%FRO 0.02%FRO 0.05%FRO
靈敏度
286.5V/g 95.5V/g 20V/g 10V/g 5V/g
靈敏度溫漂
400ppm/℃ 300ppm/℃ 100ppm/℃ 60ppm/℃ 60ppm/℃
固有頻率
1Hz 2Hz 15Hz 20Hz 40Hz
帶寬(-3dB)
1Hz 2Hz 15Hz 20Hz 40Hz
輸入軸對準性
0.1° 0.15° 0.25° 0.5° 1.0°
最大偏置電壓
0.1VDC 0.04VDC 0.02VDC 0.02VDC 0.02VDC
零點溫漂
0.005V/℃ 0.003V/℃ 0.001V/℃ 0.0005V/℃ 0.0003V/℃
分辨率閥值
1μradian 1μradian 1μradian 1μradian 1μradian
輸出阻抗
15kΩ 5kΩ 16kΩ 8kΩ 4kΩ
其他指標：
電源電壓 ±12 ~ ±18VDC
消耗電流 15mA
噪聲 0.002 Vrms
工作溫度 ?18~71℃
儲存溫度 ?60~90℃
振動 20G rms
沖擊 1500g, 0.5ms, 1/2sine
密封 MIL-STD 202,Method 112
重量 114g
應用范圍：
重型攤鋪機械、船身調整、偏差控制、連鑄技術、武器平臺調整
產品簡介：
Jewell LSR系列用于滿足對空間有限制的應用，緊湊的圓柱外形和層疊特性，使它容易滿足需要多軸測量時使用多傳感器的場合。LSR系列在低頻率范圍能提供精確數據輸出。
|
