    青島奧博儀表設備有限公司   王峰經理   18561836831

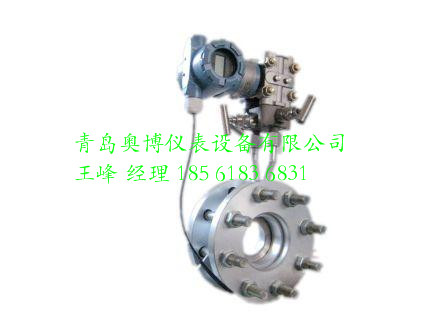

    孔板流量計包含:孔板流量傳感器、顯示儀、壓力變送器、鉑電阻、差壓變送器。

一、概述：

    孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定等特點。

    流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

    1、節流裝置結構簡單，且牢固、性能穩定可靠，使用期限長，是工業中常用到的流量測量儀表，整個加工過程采用國際標準，并經過嚴格的校驗檢測。

    2、它使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以它可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

    3、可測量管道中各種流體的流量，可測量的介質有液體、氣體、蒸汽，被廣泛應用于石油、化工、冶金、輕工、煤礦等工業部門。

    4、前后產生一個靜壓力差,該壓力差與流量存在著一定的函數關系,流量越大,壓力差就越大.差壓信號傳送給差壓變送器,轉換成4-20ma.DC模擬信號輸出,遠轉給流量積算儀,實現流體流量的計量.質量型流量計,利用智能型差壓變送器,對工況溫/壓進行自動補償后,實現對流體質量流量的測量

二、原理：

    它有一大、一小兩個管徑，流體通過縮頸時，流速增加、壓力減小、產生差壓，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。

三、優點：

    1、標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；

    2、結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；
    3、應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量。

    DN是流量計公稱通徑，一般指管道內徑，需要各種不同管徑（DN15~DN1600）的孔板流量計，請直接聯系店主。

    我廠出身于國企，2003年建廠，技術成熟、質量可靠，歡迎電話垂詢。

孔板圖例一；

孔板圖例二；

孔板圖例三；

孔板圖例四；

孔板圖例五。
