關鍵字：劃線平臺,劃線平板,平板,平臺,劃線工作臺,工作臺

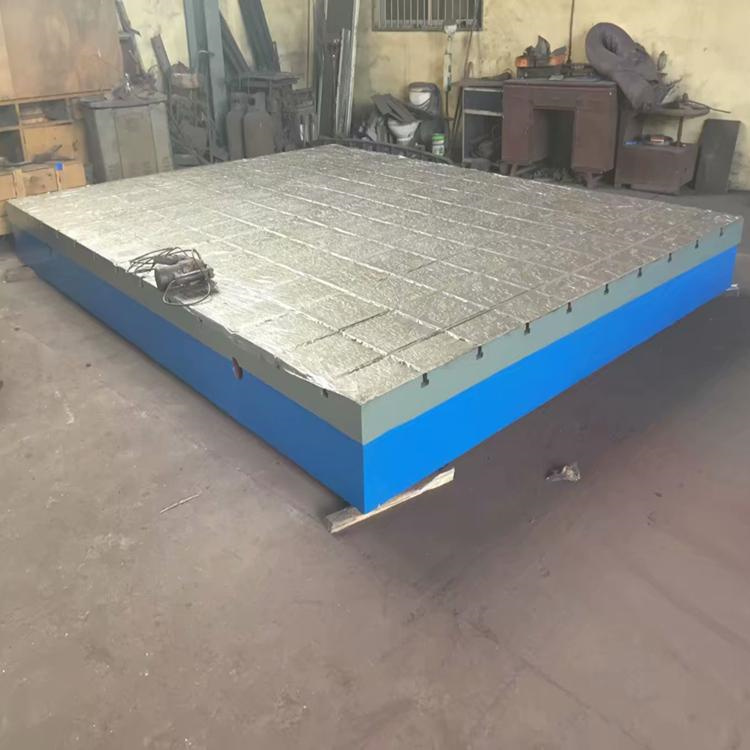

dbzz北重劃線平板、鑄鐵劃線平板是河北北重公司面對量具市場推出的主打產品之一，也被業內人士稱為劃線平臺、鑄鐵劃線平臺，該產品屬于鑄鐵平臺系列產品中的一種。劃線平板生產設計理念是工作面厚度、側圍厚度和高度、底面筋板的厚度、高度和密度。以保證劃線平板的精度劃線，就是以最小的成本達到最好的使用效果，劃線平板工序按國家最新GB/T22095-2008標準執行，劃線平板標準一般分為以下幾種：劃線平板用途：用來當做精密零件劃線的基本工具，是在生產中檢驗產品的大小尺寸是否符合標準，如有誤差或形位偏差時，在其位置做出精密劃線，以便進行半成品的再加工。由于該產品平面穩定性好，韌性足，因而成了工件檢測或者劃線領域的平面基準的量具產品。
劃線平板材質及高溫回火：材質為灰鐵200-300、球鐵400-300，工作面硬度為HB180-300，牌號：HT250、QT400-600.劃線平板的鑄鐵質量和高溫回火處理質量對劃線平板使用性能產生較大影響：或因殘存較大內應力使工作面變形，或因不耐磨損使精度不能保持，或因刮削困難得不到數值小的粗糙度，因此使用劃線平板必須注意鑄鐵材料的選擇，采用高溫回火處理等方法消除劃線平板的殘余應力。劃線平板的高溫回火又稱去應力退火、低溫退火，這種退火主要用來消除劃線平板的殘余應力。如果這些應力不予消除，將會引起劃線平板在一定時間或在隨后的切削加工過程、實際應用產生變形或裂紋。去除應力通常采用高溫回火工藝，第一次加熱溫度為600-700℃后，保溫時間為2-8小時。然后爐冷即隨爐冷去或空氣中自然冷卻。若溫度超過700℃或保溫時間過長，反而會引起石墨化，使劃線平板的強度和硬度降低。然后進行機械粗加工后，再進行第二次回火溫度為500-550℃，保溫時間為3--5小時然后爐冷。采用這種工藝可消除劃線平臺內部的全部應力。鑄鐵組織不發生變化。
劃線平板規格：100*100--3000*6000mm大小不等，特殊規格可以按照用戶要求來成功定制加工生產，從而滿足用戶需求。劃線平板精度：分為0、1、2、3級，工作面采用刮研工藝，上面帶有1*2（mm）的刻線，一般間距100*100mm，也可定制。平面度計算公式：（依國家最新GB/T22095-2008標準）劃線平板支撐及安裝設計要求：按用戶承重N噸的壓力設計；用調整墊鐵或平板支架，便于劃線平板使用過程中的調平；承重支撐均勻分布；提供劃線平板詳細的安裝說明，并附安裝圖紙，包括支撐點布置平面圖、調平墊鐵下與基礎間砌筑體支撐的設計詳圖、基礎圖。工件的重量不要超過劃線平板的額定載荷，以免造成工作質量降低以及損壞劃線平板的結構使之變形。如若需要承重較大的平板時，可由北重公司技術人員為您提供設計生產。 |
