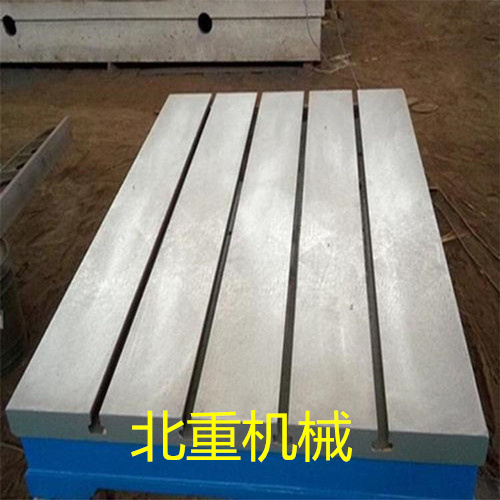

鑄鐵平臺又稱鑄鐵平板，外觀基本上是箱體式，工作面有長方形、正方形、圓形等，材料為HT200-300，QT400-600，采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等，是用于工件、設備檢測、劃線、裝配、焊接、組裝、鉚焊的平面基準量具。
鑄鐵平臺的精度保障：
鑄鐵平臺一定要有合格的平面度，要想有合格的平面度具備一以下幾個條件：
厚度要求：主要包括平臺上工作面厚度，側圍厚度和高度，以及底面筋板的厚度、高度和密度。
材質要求：度鑄鐵HT200-300,硬度:HB170-240。
人工退火：在回火窯經過600-700度高溫退火時效處理。
自然時效：按標準應該是2-3年自然時效，由于此工序時間太長，企業受資金周轉影響已不可能等待那么長時間，多以激振器通過振動時效代替。雖然這種工藝的效果尚未明確，但在 上已普遍使用。
沙眼與氣孔：0級與1級平臺不允許有氣孔與沙眼，2級和3級可以用與平臺同材質固體填充氣孔沙眼。注意：填充物的的硬度一定要平臺本身的硬度。
鏟刮工藝：人工鏟刮在鑄鐵平臺加工過程中是 重要的工藝，它決定了鑄鐵平臺的平面度誤差大小，以及工作面的可接觸點數。0級板平臺在每邊為25㎜平方的范圍內不少于25點；1級平臺在每邊為25㎜平方的范圍內不少于20點；2級平板平臺在每邊為25㎜平方的范圍內不少于16點；3級平板平臺在每邊為25㎜平方的范圍內不少于12點。鏟刮完成后平臺四個邊棱倒鈍。
鑄鐵工作臺規格：200×200—2000×4000，（特殊規格可根據需方圖紙制作或雙方商定生產加工）
鑄鐵工作臺的使用：鑄鐵工作臺在使用磨損后，可以重新修刮恢復其精度。 鑄鐵工作臺可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點。在經過刮研的鑄鐵工作臺上推動表座、工件比較順暢，無發澀感覺，方便了測量，了測量準確度。 |
