關鍵字：阿爾泰科技,高速同步采集卡

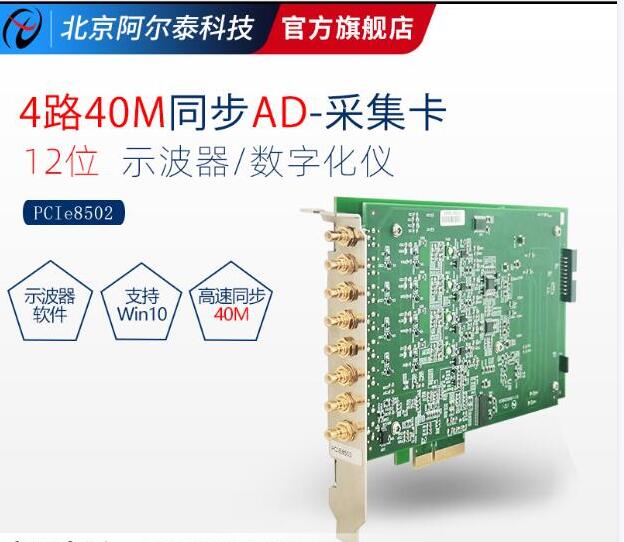

dbzz產品概述：PCIe8502 是 4 通道 12 位 40MS/s采樣數字化儀，專為輸入信號高達 20M的 高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容 量高達 2GB 的板載內存。 PCIe8502配備了 12 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、超聲、圖形成像 等高動態范圍應用的理想選擇。 產品參數： AD模擬量輸入 | ADC分辨率 | 12Bit | 輸入通道 | 4路單端 | 輸入量程 | ±5V、±1V | 采樣率 | 40MHz（PCIe8502）80MHz（PCIe8512） | 采樣方式 | 同步采樣 | AD采集模式 | 連續采樣、有限點采樣 | 存儲器深度 | 板載2GB內存 | 校準方式 | 軟件自動校準 | 耦合方式 | 直流耦合、交流耦合 | 觸發源 | 軟件觸發、模擬觸發、數字信號觸發、 同步信號觸發TRIG0..7 | 觸發源輸入范圍 | ATR輸入范圍 | 同AD量程 | DTR輸入范圍 | 標準TTL電平 | 輸入阻抗 | 1MΩ（50Ω可定制） | 模擬帶寬 | 20/40MHz模擬帶寬 | 時鐘源 | 內部時鐘、外部時鐘 |
|
