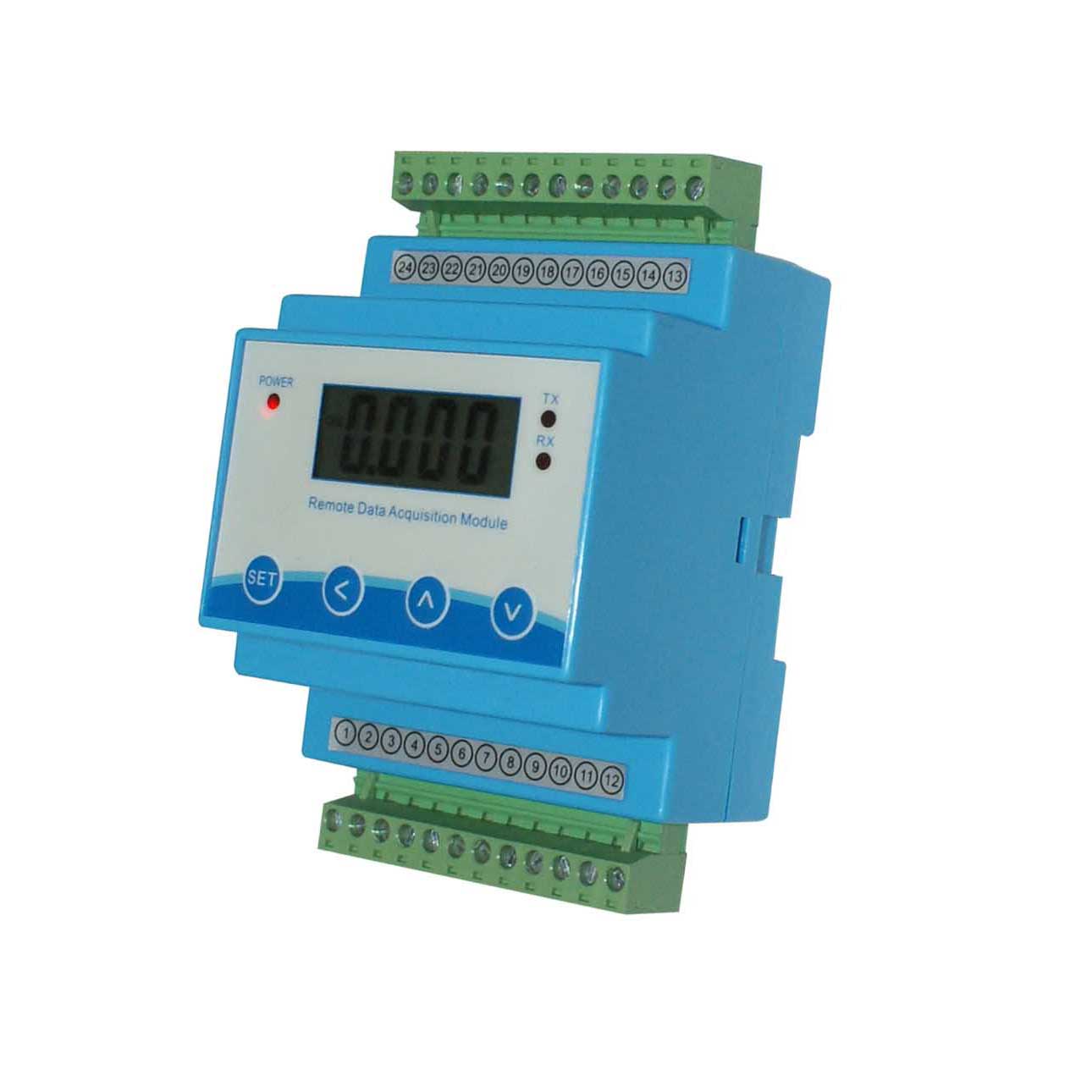

DK5041是四路輸入模擬量采集模塊，四路輸入信號，通道可不同輸入信號。一路DA功能（可選擇為通訊控制DA或變送功能切換）。內部采用20位高精度測量AD ，帶液晶顯示各通道值。

產品特點
1.  DK5041遠端數據采集模塊是集信號采集、變送、DA輸出等一體化的智能模塊，可測量4路24種常見工業標準信號，采用標準的兩線制ModBus RTU通訊方式。該模塊廣泛應用于各種工業測控系統。
2 . 采用電子技術，以高速信號處理器、微處理器為核心的數字式智能型數據采集變送模塊。
3.  可測量獨立4路24種常見工業標準信號，即可以4選1變送輸出其中一路信號給遠程，也可以通過參數設定選擇做通訊遠程給定DA用。
4.  配有光電隔離的RS-485通訊接口，采用ModBus RTU通訊規約。電路設計采用輸入、電源、輸出三端隔離。

輸入

輸出

0-（0-5V/0-20mA/0-10mA)

1-(1-5V/4-20mA)

通訊
光電隔離MODBUS RTU 通訊

報警
無

其它詳細參數
輸入通道數：    獨立4路，可不同輸入類型
輸入信號范圍：  24種常見工業標準信號
A/D轉換分辨率： 18BIT
A/D轉換時間：   13SPS
D/A轉換分辨率： 16BIT
D/A轉換時間：   10M SPS
通訊方式：      RS485接口，兩線制
驅動距離：      1200米
通訊速率：      4800，9600，19200
通訊數據格式：  一位起始位,八位數據位,一位停止位
通訊協議：      MODBUS RTU
供電電壓：      DC24V±10%
隔離電壓：      2000V AC

選型尺寸

外形尺寸：88mm * 72mm * 59mm

35mm導軌安裝

選型示例

DK5041-IN1:X(Y-Y)-IN2:X(Y-Y)-IN3:X(Y-Y)-IN4:X(Y-Y)-OUT:X(Y-Y)-DA:X

Dk5041：產品型號。
IN1:X(Y-Y) : IN1表示第一路輸入，X為輸入信號類型，括號內Y-Y為輸入信號范圍。
IN2:X(Y-Y) : IN2表示第二路輸入，X為輸入信號類型，括號內Y-Y為輸入信號范圍。
IN3:X(Y-Y) : IN3表示第三路輸入，X為輸入信號類型，括號內Y-Y為輸入信號范圍。
IN4:X(Y-Y) : IN4表示第四路輸入，X為輸入信號類型，括號內Y-Y為輸入信號范圍。
OUT:X(Y-Y) : X(1-5選擇，1-4對應變送的通道值，5做通訊給定DA用），(Y-Y )表示對
                    應的變送范圍。當做為遠程通訊給定用時，為默認的通訊給定的16位數值
                   （0-65535）。
DA:X : DA表示DA變送輸出，X對應的輸出信號類型，如：4-20MA 寫成4MA20,
舉例：客戶需要測量1路K型熱電偶，1路20MV壓力傳感器信號0-2000帕，1路4-20MA信
          號0-5000，1路0-5V信號0-8000，DA做通訊給定控制用 4-20MA.
       選型代碼為：
        DK5041-IN1:K-IN2:0MV20(0-2000)-IN3:4MA20(0-5000)-IN4:0V5(0-8000)-OUT:5-DA:4MA20
