dbzz鑄鐵方箱廠家直銷我公司生產的鑄鐵方箱型號規格全，異性的方箱及大型的鑄鐵方箱可定做。產品具有結構穩定，精度高,耐磨損等特點，歡迎新老用戶前來訂貨電話15530474500

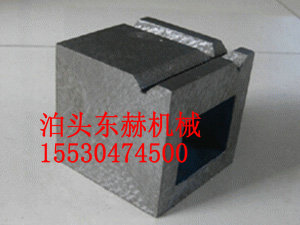

鑄鐵方箱是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角．在方箱內壁應有標牌，并標有規格尺寸，級別出廠編號、制造廠名稱。
鑄鐵方箱檢定方法：對于邊長為315mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口形直尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛?cè)霑r(shí)的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其最大值，當誤差方向不一致時取其最大正差與最大負差絕對值之和，為該受檢面平面的平面度。http://www.cxljjx.com http://www.btdhjx.com
鑄鐵方箱精度：對于刮制方箱除檢定平面度外，還要用涂色法檢定接觸斑點．在邊長為25mm任意正方形內斑點數為：1級、2級不少于25點；3級不少于20點。
鑄鐵方箱使用注意事項：
1、鑄鐵方箱使用前，應用純凈的汽油對方箱進行清洗，并用紗布擦凈，同時檢查方箱的各工作面是否有影響質量的銹跡、劃痕、裂紋、磕傷、凹陷、砂眼和雜質等，以防影響測量精度。
2、鑄鐵方箱的各工作面經過精密加工，保持相互垂直和平行。因此方箱主要用于工件的緊固和定位，它為被測工件提供了垂直于基準面的輔助基準，通過翻轉，是被測尺寸垂直于平臺（平板）工作面，實現平臺測量。因此使用時，方箱應安放在清潔的平臺（平板）、繼續晃導軌等基準平面上。
3、鑄鐵方箱使用后，應清洗擦干凈，涂防銹漆。
 |
