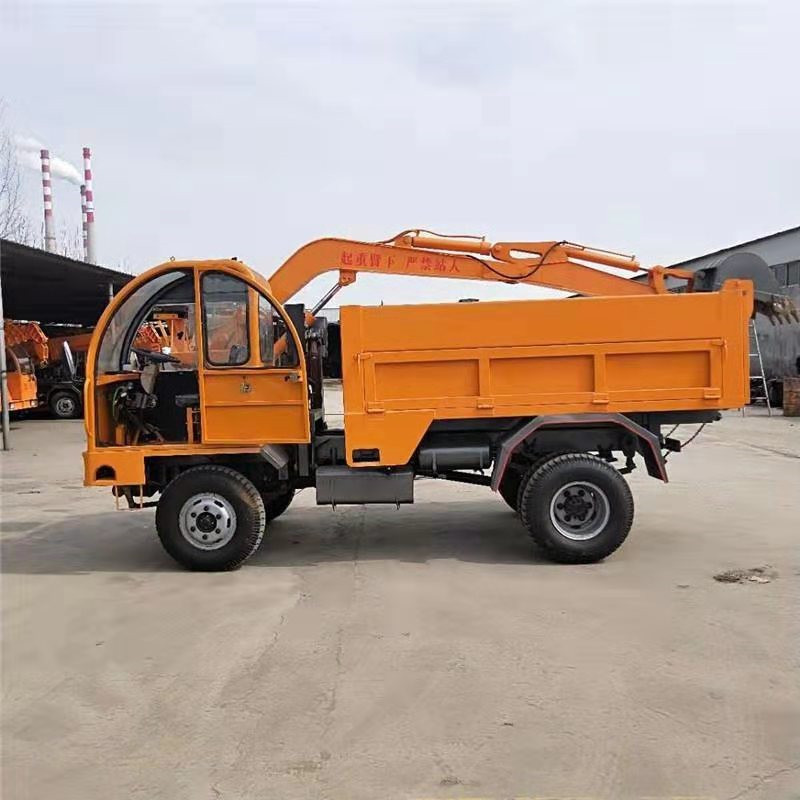

本機采用的自卸系統包括：液壓油箱、液壓油泵、液壓油管、操縱閥、操縱手柄、液壓油缸等。液壓自卸系統原理圖。個別車型的液壓油箱、液壓油泵和操縱閥集成為液壓動力機。
柴油機1轉動時，通過三角皮帶帶動齒輪泵2轉動將油箱10內的油液經油管7吸入齒輪泵2中，成為高壓油，再輸入到手動換向閥4中。當手動換向閥4處于中立位置，油液經回油管8回到油箱10中，油缸6不動作。
當傾斜貨箱或卸貨物時，將手柄扳至上升位置，手動換向閥4處于左端，高壓油管5進入油缸6中，將貨箱傾斜。當超載或油箱上升到高點時，油液壓力達到溢流閥3的系統調整壓力，油液經溢流閥3和回油管8流回油箱10.如需要將貨箱停留在某一位置時，可將手柄松開，換向閥回到中心位置，油液被封閉在油缸內，油缸靜止不動。
當需要平放貨物時，將手柄扳至手動換向閥右端下降位置，油缸和齒輪泵出口均通過回油管8與油箱10接通。油液流回油箱，油缸在貨箱自重壓力下降到低點。
