鋼尺收斂計 20m/30m鋼尺型數字顯示收斂?jī)x

鋼尺收斂計概述

鋼尺收斂計適用于量測隧道、港道、峒室及其它工程圍巖周邊任意方向兩點間的距離微小變化，達到評定工程穩定性，研究工程圍巖及支護的變形發展規律，確定合理支護參數的目的。其構造由百分表、大張力不銹鋼尺、恒力彈簧、掛鉤、調節螺母等組成、采用復合人體工學要求的外觀設計及硬質鋁合金機身，外觀極為輕巧、美觀且結實、耐用、抓握、操作也極為適手。儀器結構簡單，操作方便，體積小，重量輕。

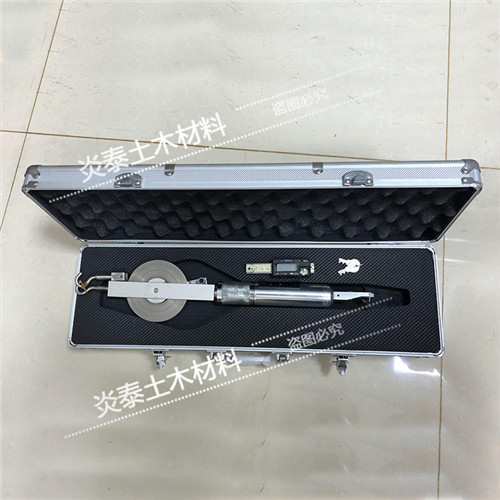

收斂計主要由鉤、尺架、調節螺母、外殼、塑料蓋、顯示窗口、張力窗口、聯尺架、尺卡、尺孔銷、鋼尺等部件組成。

鋼尺收斂計主要技術指標

鋼尺收斂計工作原理

收斂計是利用機械傳遞位移的方法，將兩個基準點間的相對位移轉變?yōu)閿?shù)顯位移計的兩次次讀數差。當用掛鉤連接兩準點A、B預埋件時，通過調整調節螺母，改變收斂計機體長度可產生對鋼尺的恒定張力，從而保證量測的準確性及可比性，機體長度的改變量，由數顯電路測出。當A、B兩點間隨時間發生相對位移時，存不同時間內所測讀數的不同，其差值就是A，B兩點間的相對位移值。

鋼尺收斂計使用說明

1、懸掛儀器及調整鋼尺張力

測量前先估計兩測點的大致距離，將鋼尺固定在所需長度上（拉出鋼尺將定位孔固定在定位銷內），將螺旋千分尺旋到..大讀數位置上（25mm），將儀器兩軸孔分別掛于事先埋設好的圓柱測點上，一只手托住儀器另一只手旋進螺旋千分尺，直致內導桿上的刻度線與向套上的刻度線重合時，即可讀數。

2、讀數

定位銷處的鋼尺讀數稱為長度*數，螺旋千分尺讀數為尾數。

測距=*數+尾數

一般應重復操作三次讀取三組數值，進行加權平均計算確定測量值，以減小測量時的視覺誤差。

3、收斂值及收斂速度的計算

收斂值為兩測點在某一時間內的距離的變化量。設T1時的觀測值為L1，T2時的觀測值為L2，則收斂值△L=L1-L2

收斂速度△V(t)=△L/△T 其中：△T=T2-T1

4、溫度校正計算

機械式收斂計均有溫度誤差，所以每次測出的讀數還應加上溫度修正值，即

實際測量值=修正后的鋼尺長度+千分尺的讀數

即：L′=Ln1－a(T0-Tn)

式中：L′為溫度修正后的鋼尺實際長度

Ln----------------為第n次觀測時鋼尺的長度讀數

a-----------------為鋼尺線膨脹系數，取a=12×10－6℃

T0------------- ---為*次觀測時的環境溫度（℃）

Tn----------------為第n次觀測時的環境溫度（℃
