KJ350-J煤礦安全傳輸接口

KJ350-J傳輸接口（以下簡稱傳輸接口）采用光電隔離技術，實現監測主機（主站）輸出的RS232非安信號到遠距離傳輸?shù)?/font>RS485本安信號之間的隔離，可以用于地面工業環境。 它是礦井監測、控制系統或設備的配套產品。

2  適應的環境條件

  a) 環境溫度：    0℃40℃；

  b) 平均相對濕度：不大于93%（＋25℃）；

c) 大氣壓力：  80kPa106kPa；

d) GB/T 2887規定的塵埃、照明、噪聲、電磁場干擾和接地條件的非爆炸性環境。

3  技術參數

  3.1 防爆型式

  礦用一般本安型，防爆標志為“ExibⅠMb”。

  3.2 供電電源

  a) 額定電壓：交流220V；

  b) 視在輸入功率：15 VA。

  3.3 傳輸接口與分站通信

  3.3.1 電纜傳輸

  a) 通信路數：1路

  b）傳輸速率：1200bps/2400bps自適應；

  c）傳輸信號類型：半雙工主從式RS485信號；

  d）最大傳輸距離：10km(采用MHYV煤礦用電纜，電纜截面積1.5mm2)；

  e）工作電壓峰峰值：2V12V。

  3.3.2 光纖傳輸

  a) 通信路數：1路；

  b）傳輸介質：MGTSV-1煤礦用阻燃通信光纜（單模）；

  c）光發射功率：-7dBm-1dBm（單模，波長：1310nm）；

  d）接收靈敏度：≤-15dBm（單模，波長：1310nm）；

  e）接口類型：SC；

  f）最大傳輸距離：10km。

  3.4 傳輸接口與計算機通信

  a) 通信路數：2路；

  b）傳輸速率：1200bps/2400bps自適應；

  c）傳輸信號類型：主從式RS232信號；

  d）最大傳輸距離：5m(采用普通串口延長線)；

  e）工作電壓峰峰值：6V24V。

  3.5 最大監控容量：傳輸接口接入分站的最大數量為128臺。

4  主要結構特征及工作原理

  4.1外形尺寸及重量

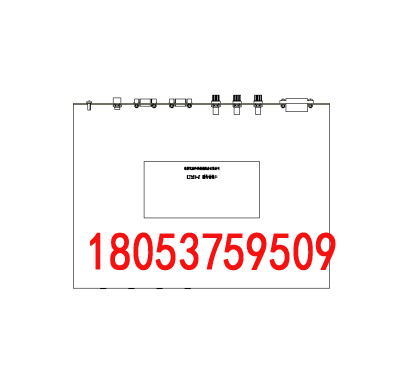

外形尺寸（如圖1，長×寬×高）：364mm×261.5mm×75mm；

     b)重量：約5kg。

4.2 主要工作原理

  傳輸接口采用光電隔離技術，將地面監測主機（或主站）非安的RS232信號轉換為本安的RS485信號，然后通過光纜或者電纜發給井下的分站，并接收井下分站的返回信息，從而確保地面與井下監測監控設備的雙向信息傳輸。

5 安裝與接線

  5.1 安裝

本傳輸接口可采用壁掛式和平置式安裝，室外安裝時要注意避免雨雪淋襲。

  5.2 接線

  傳輸接口出廠時配有專用4芯電纜，電纜有與接口配對的4芯接頭，電纜各芯按顏色區分，代表意義如下：

  表1接線規則表

      線的顏色藍綠白紅

接線類型

485-A  485-B

電源輸出負

12電源輸出正

實際使用時，只需要接上藍色和黃色線，（12V為調試電源，可以給分站和傳感器等供電），將藍、黃線與分站對應的信號線相連即可。

  本接口上帶有線路保險絲，防止現場的雷擊時燒壞傳輸接口。但是，現場施工時，必須有避雷措施，按施工要求，安裝線路避雷器。萬一出現保險絲燒毀，更換時必須選用同型號同規格的產品。相關技術參數請咨詢：

聯系人:齊秀梅  手機:18053759509

座機:0537-3151853  QQ:3027698108

傳真:0537-2902388 郵箱:3027698108@qq.com

網址:http://www.dongdajituan.com/
